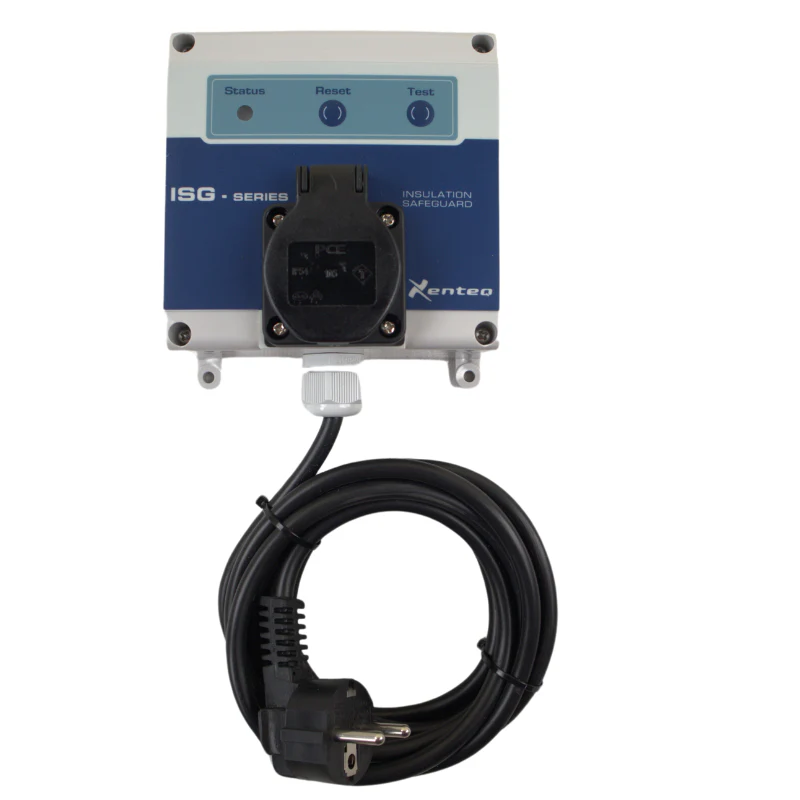

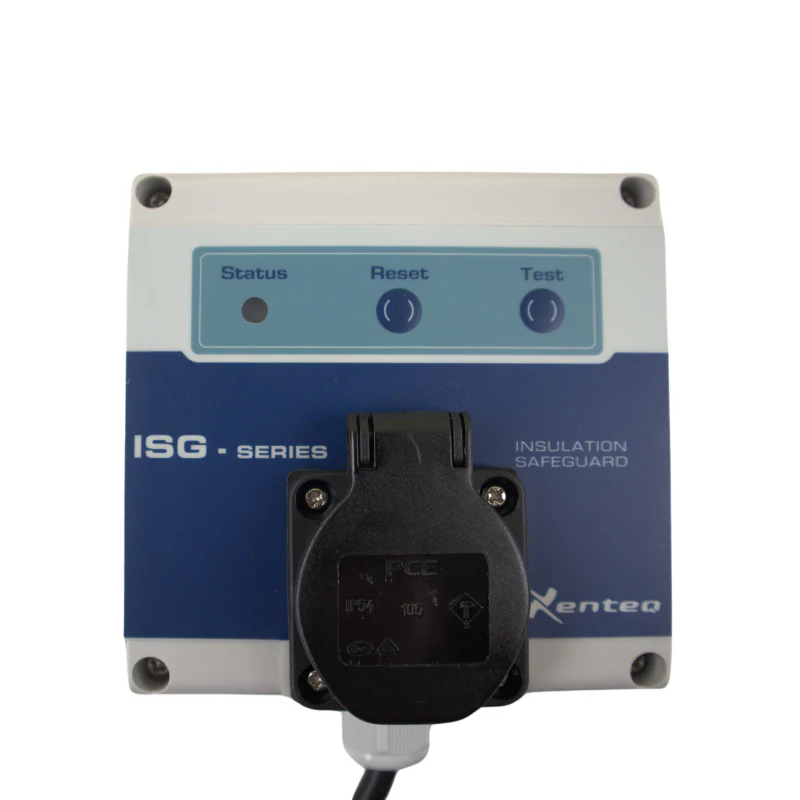

Xenteq Isolationsschutz 230-16PP

Mit einer Leistung von 3,680 Watt schützt der Xenteq Isolationsschutz ISG 230-25 Menschen bei AC-Generatoren.  In einer Wohnung oder einem Gebäude wird der Schutz der Personen bei Netzstrom durch einen Fehlerstromschutzschalter in Kombination mit einem Erdungsstift gewährleistet. Dies ist eine Standard-Sicherheitsmaßnahme. Aber wie steht es um die Sicherheit bei der Verwendung eines Wechselstromgenerators, z. B. eines DC-AC-Wechselrichters oder -Generators? Diese Geräte erzeugen ja auch 230 V Wechselspannung und erfordern eine andere Vorgehensweise.

Ein schwebendes Netzsystem erfordert eine andere Herangehensweise

Durch den Einsatz eines AC-Generators entsteht ein fließendes Netzsystem. Das bedeutet, dass es keinen festen Bezug zur Erde gibt, wie bei einer normalen Elektroinstallation. Dies hat zur Folge, dass ein gewöhnlicher Fehlerstromschutzschalter nicht wie vorgesehen funktioniert und eine alternative Lösung erforderlich ist, um die Sicherheit zu gewährleisten. Die Norm NEN1010 schreibt daher vor, dass auch in einem erdfreien Netz geeignete Maßnahmen getroffen werden müssen.

Sicherheit in mobilen Einheiten

Wechselrichter und Generatoren werden häufig in mobilen und beweglichen Einheiten eingesetzt, wie z. B.:

• Mobile Werkstätten (Nutzfahrzeuge)
• Verkaufswagen
• Feuerwehrautos
• Bauwagen

Solange die 230-V-Spannung nur innerhalb des Geräts verwendet wird, kann ein spezieller Fehlerstromschutzschalter der Klasse B eingesetzt werden. Sobald die Spannung jedoch außerhalb des Geräts abgenommen wird oder bei Arbeiten außerhalb des Geräts mit angeschlossenen Geräten, bietet ein Fehlerstromschutzschalter keinen Schutz mehr. In diesem Fall ist ein Isolationswächter die einzige sichere Lösung.

Warum ist ein Isolationsschutz notwendig?

Ein Isolationsschutz wird einfach zwischen dem 230-V-Ausgang des Wechselstromgenerators und den Verbrauchern montiert. Dieses Gerät erkennt Fehler und schaltet die Spannung im Falle einer gefährlichen Situation ab. Ein Fehlerstromschutzschalter - welcher Art auch immer - ist hier nicht ausreichend!

Gefahren beim Fehlen eines Isolationsschutzes:

Die 230 V bleiben aktiv, auch wenn jemand damit in Berührung kommt.
Erhöhte Gefahr von Stromschlägen und schweren Unfällen.
Sowohl der Gerätebesitzer als auch der Installateur sind für die Sicherheit verantwortlich.

Durch die Installation eines Isolierschutzes ist die Sicherheit sowohl innerhalb als auch außerhalb des Geräts vollständig gewährleistet.

Andere Anwendungsbereiche

Die Norm NEN1010 gilt für gewerblich genutzte mobile Einheiten. Aber auch in anderen Situationen, in denen ein schwimmendes Netz verwendet wird, bietet eine Trennvorrichtung eine sichere Lösung, wie z. B.:

• Wohnwagen und Wohnmobile (obwohl nicht gesetzlich vorgeschrieben)

• Strandhütten und kleine Häuser

• Gartenhäuschen und netzunabhängige Systeme

Da ein Erdungsstift in einem schwimmenden Netz nicht verwendet werden kann, bleibt ein Isolationsschutz hier die beste und sicherste Wahl.

Plug & Play

Mit einem Plug & Play-System kann die Installation einfach und ohne aufwändige Verkabelung durchgeführt werden. Der Freischalter wird einfach zwischen dem 230-V-Ausgang des Wechselrichters oder Aggregats und den angeschlossenen Geräten platziert. Nach dem Einschalten der Anlage übernimmt der Isolationsschutz automatisch die Sicherheitsüberwachung.
